제품 상세 정보:
|
| 상품명: | 실내 매립형 분배 상자 | 상자 재질: | 1.0&1.2mm 분말 코팅 강철 |
|---|---|---|---|
| 커버 프레임 소재: | ABS | 문 재료: | ABS |
| 정격 전압: | 400V+/-20% | 정격 전류: | 63A/80A |
| 보호 수준: | IP40 | 환경 온도: | -25℃~50℃ |
| 하이 라이트: | 400V 플라스틱 MCB 상자,12 방법 플라스틱 MCB 상자,플러시 장착 mcb 상자 12 방법 |
||

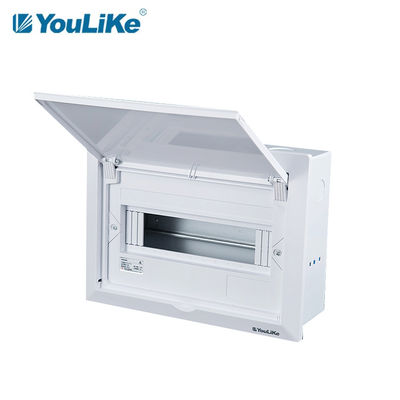

낮은 전압 12 방법 플러시 장착 보호 수준 40 전력 금속 배급 상자
제품 특성
1. 분말 코팅 강철에 사용할 수 있는 상자, 1&2row의 경우 1.0mm, 3row의 경우 1.2mm.
2. 커버 프레임은 ABS 재질로 제공됩니다.
3. ABS에 사용할 수 있는 도어, 색상 흰색.
4. 모든 플라스틱 부품에는 특정 난연제가 없으며 650℃에서 백열선 테스트를 통과할 수 있습니다.
5. Pastic은 난연제로 사용자 정의 할 수 있습니다 (V1 ~ V0 등급은 선택한 재료에 따라 다름).
플라스틱 부품 테스트 결과
1. 650℃에서 백열선 테스트.
2. 안티-UV 테스트(플라스틱 노화 방지 성능을 나타내기 위해) ≥250hrs.
3. 크세논 아크 램프 테스트 ≥250hrs.
4. 힌지 작동 테스트 ≥10,000회 중단 없음.
설치 시 주의사항
1. 바텀박스를 현장타설용 콘크리트로 매설하는 경우 바텀박스 내부에 둘러싸는 지지대를 만들어 바닥박스의 변형을 방지한다.
2. 하단 박스 접지볼트의 최대 베어링 토크는 18N입니다.미디엄.
3. 벽체를 퍼티한 후 지지면을 시공하는 것을 권장합니다.
4. 브라켓을 벽면에 부착하여 설치합니다.
5. 상자의 설치는 반드시 접지되어야 하며 상자에는 접지가 되어 있지 않습니다.
P5 시리즈, 플러시 사양
| 모델 | 방법 | 커버 사이즈 | 상자 크기 |
터미널 |
녹아웃 | ||
| 길이*높이*티(mm) | L*W*D*T(mm) | 크기(mm) | 체육 | N | 한쪽 수량 | ||
|
P5-A 112 |
12way | 312*230*15.5(31.3) | 292×210×90×1.0 | 6×10.4 | 8 | 7 | 6 |
|
P5-A 115 |
15way | 366×240×15.5(31.3) | 346×220×90×1.0 | 6×10.4 | 8 | 7 | 7 |
|
P5-A 118 |
18way | 420×240×15.5(31.3) | 00×220×90×1.0 | 6×10.4 | 11 | 10 | 9 |
|
P5-A 121 |
21way | 474×240×15.5(31.3) | 454×220×90×1.0 | 6×10.4 | 11 | 10 | 10 |
|
P5-A 124 |
24way | 528×250×15.5(31.3) | 508×230×90×1.0 | 6×10.4 | 13 | 12 | 10 |
|
P5-A 226 |
26way | 348×400×16.5(32.8) | 328×380×90×1.0 | 6×10.4 | 13 | 12 | 6 |
|
P5-A 232 |
32way | 402×400×16.5(32.8) | 382×380×90×1.0 | 6.4×12 | 16 | 15 | 7 |
|
P5-A 242 |
42way | 492×400×16.5(32.8) | 472×380×90×1.0 | 6.4×12 | 18 | 17 | 10 |
|
P5-A 354 |
54way | 448×604×17(33.5) | 424×580×100×1.2 | 6.4×12 | 2*13 | 2*12 | 9 |
회사개요 시연
애플리케이션
P5 시리즈는 주로 주거용 및 상업용 건물의 실내 조명 제어에 사용됩니다.

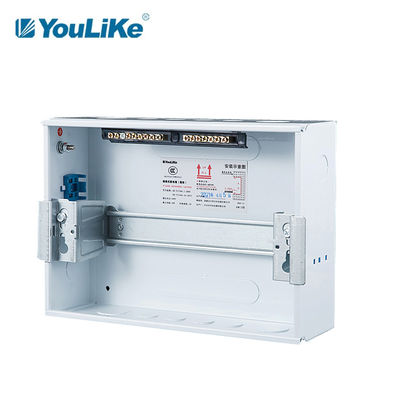

1. 수평 및 수직 조정 기능이있는 아연 도금 강판 인 레일.
2. 구리 단자(접지 1개 및 중성 1개)는 6% 구성입니다.
3. 경고 라벨이 있는 스테인리스 접지 볼트.
4. 강화된 구조 설계로 플라스틱 커버의 인장 강도를 높일 수 있습니다.
5. DIN 레일 아래에 플라스틱 와이어 클램프가 장착되어 있습니다.
포장
| 모델 | 판지 크기 | 볼륨/ctn | PC/ctn | 계산 중량(kgs/ctn) | |
| mm | m³ | 순중량 | 총 중량 | ||
| P5-A 112 | 655×300×385 | 0.0756 | 10 | 17.10 | |
| P5-A 115 | 655×310×440 | 0.0893 | 5 | 9.25 | |
| P5-A 118 | 655×310×495 | 0.1005 | 5 | 10.20 | |
| P5-A 121 | 655×310×545 | 0.1106 | 5 | 11.65 | |
| P5-A 124 | 655×320×600 | 0.1257 | 12.40 | ||
| P5-A 226 | 460×135×415 | 0.0257 | 5.40 | ||
| P5-A 232 | 460×135×470 | 0.0291 | 1 | 6.70 | |
| P5-A 242 | 550×135×465 | 0.0345 | 1 | 3.60 | |
| P5-A 354 | 665×155×515 | 0.0530 | 1 | 4.05 | |
중립 판지 포장 우리의 스타일 판지
비고: #1.사용자 정의 색상 상자 또는 중립 상자를 모두 사용할 수 있습니다.
#2.맞춤형 컬러 박스가 필요한 경우 MOQ≥1000pcs/각 크기가 있습니다.
#삼.제품에 맞춤형 로고 인쇄가 추가 비용 없이 제공됩니다.
