제품 상세 정보:
|
| 상품명: | 배전함 | 커버 프레임 소재: | PC |
|---|---|---|---|
| 표면 처리: | 분말 코팅 스프레이 | 색상: | 하얀 |
| 방법 차원: | 18mm | 개방도: | 오른쪽에서 왼쪽으로 180° |
| 설치 유형: | 벽걸이형(플러시 장착형) | MOQ: | 100개 |
| 하이 라이트: | 3열 3상 mcb 박스,45 웨이 3상 배전함,45 웨이 삼상 배전반 |
||

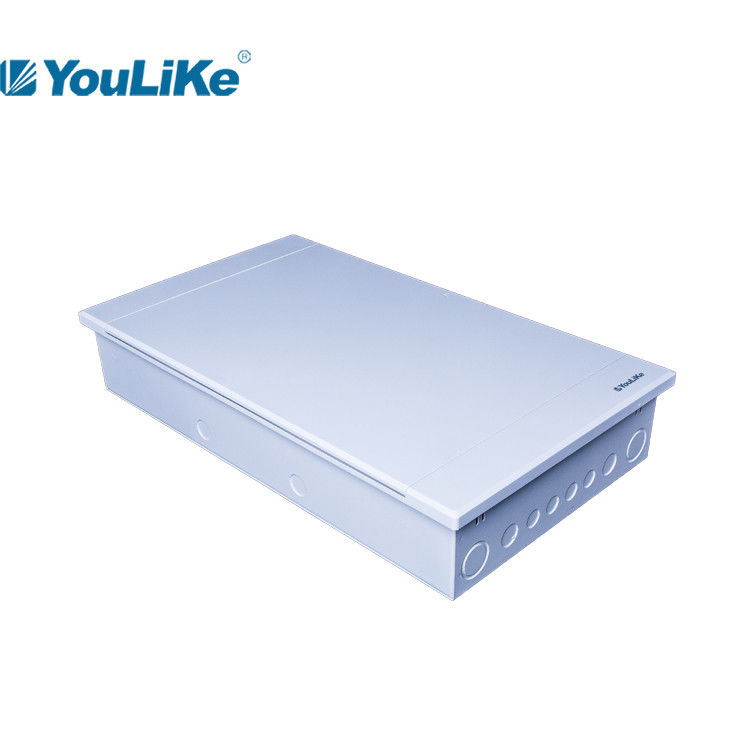

45 방법 3 행 금속 3상 백색 배전 상자 제어반 상자 배전반
애플리케이션
M5 시리즈는 주로 주거용 및 상업용 건물의 조명 제어용 실내 배전용으로 사용됩니다.

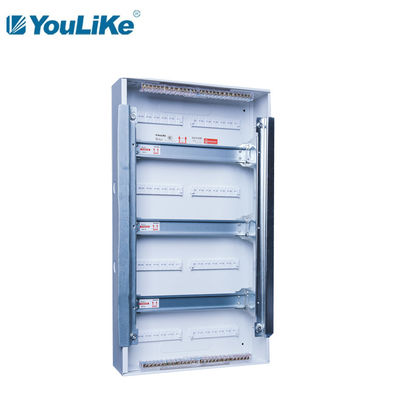

1. 수평 및 수직 조정 기능이있는 아연 도금 강판 인 레일.
2. 구리 단자(접지 1개 및 중성 1개)는 6% 구성입니다.
3. 경고 라벨이 있는 스테인리스 접지 볼트.

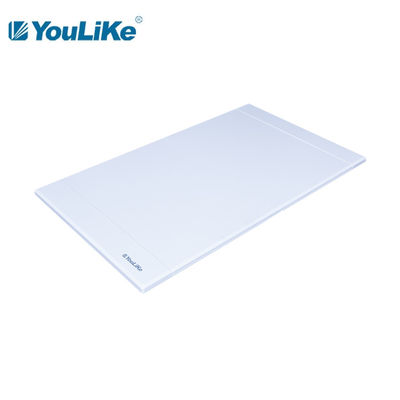

4. 강화된 구조 설계로 플라스틱 커버의 인장 강도를 높일 수 있습니다.
5. DIN 레일 아래에 플라스틱 와이어 클램프가 장착되어 있습니다.
안전 자격 요소
1. 구리 막대기: 매끄러운 전도, 안전하고 믿을 수 있는
2. 배선: 배선 사양, 표준 안전
3. 접지: 안전하고 믿을 수 있는 스테인리스
4. 원료: 아주 새로운 플라스틱, 튼튼하고 아름다운
주의점
1. 바텀박스를 콘크리트로 매립하여 현장에서 타설할 때 바텀박스가 변형되지 않도록 상하좌우로 지지되어야 한다.
2. 하단 상자의 상단 벽을 설치하는 동안 시멘트 모르타르로 오른쪽 판의 나사 구멍을 막는 것은 금지되어 있습니다.
3. 하단 박스에 있는 접지 나사의 최대 베어링 토크는 20n입니다.미디엄.
4. 벽체를 퍼티한 후 지지판을 설치하는 것을 권장합니다.
M5 시리즈, 플러시 사양
| 모델 | 방법 | 커버 사이즈 | 상자 크기 |
터미널 |
녹아웃 | ||
| 길이*높이*티(mm) | L*W*D*T(mm) | 크기(mm) | 체육 | N | 한쪽 수량 | ||
| M5-A 107 | 7way | 224*240*15.5(27.5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5(27.5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5(27.5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5(27.5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5(27.5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5(27.5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460*19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480*18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650*18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |

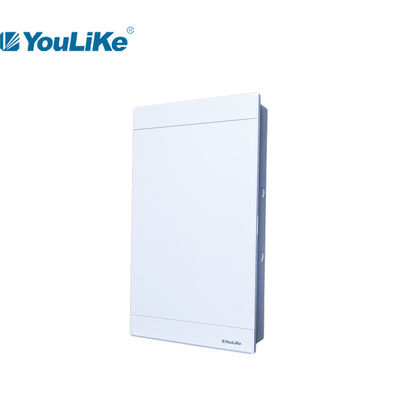

제품 세부 정보 데모
포장
| 모델 | 판지 크기 | 볼륨/ctn | PC/ctn | 계산 중량(kgs/ctn) | |
| mm | m³ | 순중량 | 총 중량 | ||
| M5-A 107 | 580*245*515 | 0.0732 | 10 | 9.58 | |
| M5-A 110 | 580*300*515 | 0.0896 | 10 | 14.66 | |
| M5-A 112 | 580*340*515 | 0.1016 | 10 | 17.10 | |
| M5-A 115 | 580*280*400 | 0.0650 | 5 | 9.25 | |
| M5-A 118 | 580*280*455 | 0.0739 | 5 | 10.20 | |
| M5-A 121 | 580*280*505 | 0.0821 | 5 | 11.65 | |
| M5-A 224 | 505*165*390 | 0.0325 | 1 | 6.70 | |
| M5-A 230 | 525*160*425 | 0.0357 | 1 | 3.60 | |
| M5-A 345 | 695*160*425 | 0.0473 | 1 | 4.05 | |
중립 판지 포장 우리의 스타일 판지
비고: #1.사용자 정의 색상 상자 또는 중립 상자를 모두 사용할 수 있습니다.
#2.맞춤형 컬러 박스가 필요한 경우 MOQ≥1000pcs/각 크기가 있습니다.
#삼.제품에 맞춤형 로고 인쇄가 추가 비용 없이 제공됩니다.
