제품 상세 정보:
|
| 상품명: | 전기 미터 상자 | 표면 처리: | 분말 코팅 |
|---|---|---|---|
| 상자 재질: | 1.2mm 분말 코팅 시트 | 색상: | RAL7035 |
| 보호 수준: | IP30 | 장착 유형: | 벽걸이 |
| 접지 볼트: | M6x14 | 크기: | 맞춤형 |
| 하이 라이트: | CCC 배전반 인클로저,IP30 배전반 인클로저,IP30 전기 계량기 상자 |
||

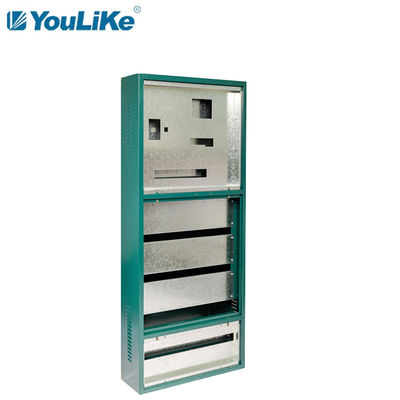

IP30 녹색 내각 전기 서비스 미터 내각 배급 상자 전기 미터 상자
박스 본체 구성
1. 방열창 : 캐비닛 양쪽의 중앙과 상부에 방열창이 있습니다.
2. 접지 나사: M6×14 접지 나사는 캐비닛의 해당 패널 위치 왼쪽에 제공됩니다.
3. 부품 보드 : 인렛 룸은 설치 보드이고 계량 룸과 아웃렛 룸은 전기 부품을 설치하는 데 사용되는 설치 막대입니다.
도어 구성
1. 캐비닛: 들어오는 방과 나가는 방에는 보드 주위에 단일 굴곡이 있고 측정실에는 보드 양쪽에 이중 굴곡이 있습니다.보드 밑면의 좌우 끝에 볼트 핀이 있고 볼트는 M5 샤프트를 사용합니다.
2. 잠금 장치: 납 밀봉 나사는 입구 방에 사용되며 계량 잠금 장치 MS505-1은 측정실 또는 미터 캐비닛용 특수 코드 잠금 장치에 사용되며 원형 잠금 장치 MS407은 출구 방에 사용됩니다.
3. 접지 나사: M6*14 접지 나사는 상자 왼쪽 하단에 제공됩니다.
전기 계량기 상자 구조
1. 상부 및 하부 구조는 입구실, 계량실 및 출구실로 구분됩니다.
2. 상판의 왼쪽과 오른쪽에 녹아웃 구멍이 있고 캐비닛 뒷면에는 구멍이 없습니다.
3. 임베디드 플러그인 보드.
4. 내부 파티션 보드 장착.
5. 활동 후크 포함.
6. 활성 백플레인.
7. 하단 덮개가 없습니다.
BG10-BG 시리즈 벽 대 벽 분배 상자 사양
| 세르 | 모델 | 치수(mm) | 판두께(mm) | 부품 보드 크기(mm) | 자물쇠 | |||
| 너비 | 키 | 깊이 | 상자/도어/장착 플레이트 | 폭 -70 | 높이-220 | PC | ||
| #1 | BG10-BG6513025 | 650 | 1300 | 250 | 1.5/1.5/1.2/1.5 |
580 | 480 | 1 |
| #2 | BG10-BG6515025 | 650 | 1500 | 580 | 480 | |||
| #삼 | BG10-BG7516025 | 750 | 1600 | 680 | 540 | |||
| #4 | BG10-BG7518025 | 750 | 1800년 | 680 | 540 | |||
| #5 | BG10-BG8518025 | 850 | 1800년 | 780 | 540 | |||
회사개요 시연
설치 비고
1. 모든 설치 스트립은 이중으로 구부러져 있습니다.
2. 위는 단상 카드 미터(National style)의 크기입니다.
3. 10미터 이상은 콘센트실이 누전스위치일 경우 높이가 200mm 증가합니다.
4. 단상계측기의 측정실 설치봉의 높이는 175mm, 삼상계측기의 측정실 설치봉의 높이는 280mm입니다.
