제품 상세 정보:
|
| 상자 재질: | 0.8&1.0mm 분말 코팅 강철 | 커버 프레임 소재: | PC |
|---|---|---|---|
| 문 재료: | PC | 정격 전압: | 400V+/-20% |
| 정격 전류: | 55A/63A | 보호 수준: | IP40 |
| 하이 라이트: | PC 커버 배전반 인클로저,400V 배전반 인클로저,400V db 상자 캐비닛 |
||
제품 특성
1. 분말 코팅 강철에 사용할 수 있는 상자, 1row의 경우 1.0mm, 2&3row의 경우 1.2mm.
2. 커버 프레임은 PC 재질에 사용할 수 있습니다.
3. 도어는 PC용으로, 투명도어와 화이트도어는 동일한 재질로 제작되었습니다.
4. 모든 플라스틱 부품에는 특정 난연제가 없으며 650℃에서 백열선 테스트를 통과할 수 있습니다.
5. Pastic은 난연제로 사용자 정의 할 수 있습니다 (V1 ~ V0 등급은 선택한 재료에 따라 다름).
플라스틱 부품 테스트 결과
1. 650℃에서 백열선 테스트.
2. 안티-UV 테스트(플라스틱 노화 방지 성능을 나타내기 위해) ≥250hrs.
3. 크세논 아크 램프 테스트 ≥250hrs.
4. 힌지 작동 테스트 ≥10,000회 중단 없음.
M5 시리즈, 플러시 사양
| 모델 | 방법 | 커버 사이즈 | 상자 크기 |
터미널 |
녹아웃 | ||
| 길이*높이*티(mm) | L*W*D*T(mm) | 크기(mm) | 체육 | N | 한쪽 수량 | ||
| M5-A 107 | 7way | 224*240*15.5(27.5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5(27.5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5(27.5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5(27.5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5(27.5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5(27.5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460*19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480*18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650*18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |

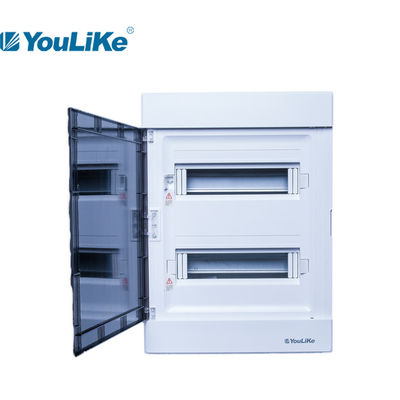

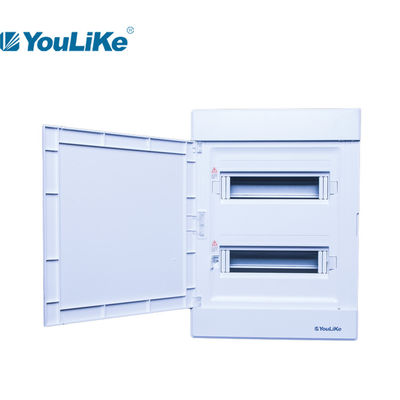

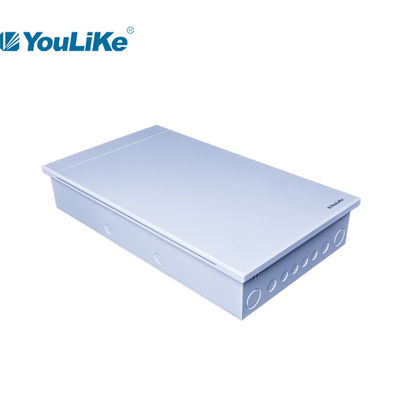

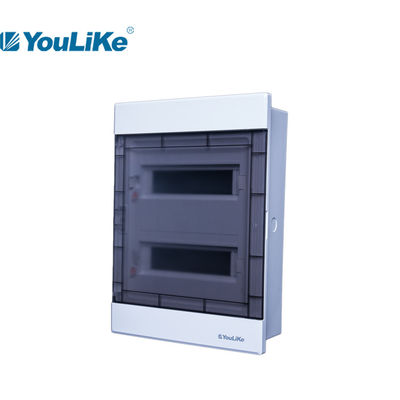

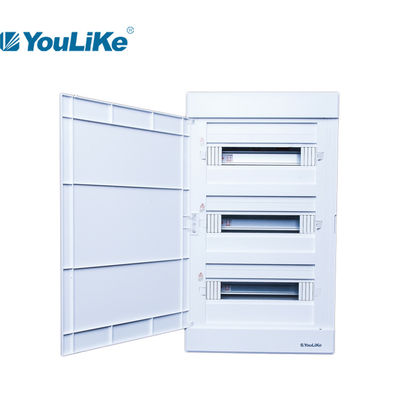

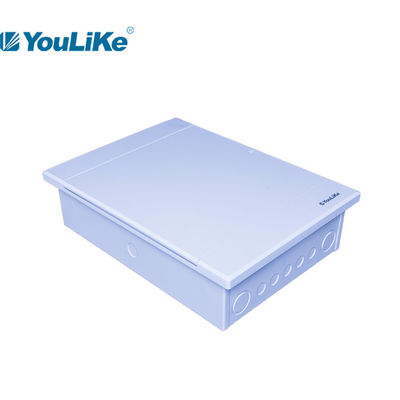

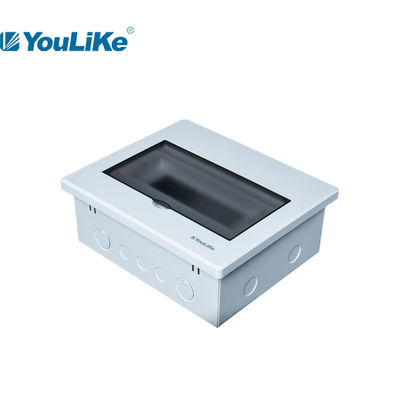

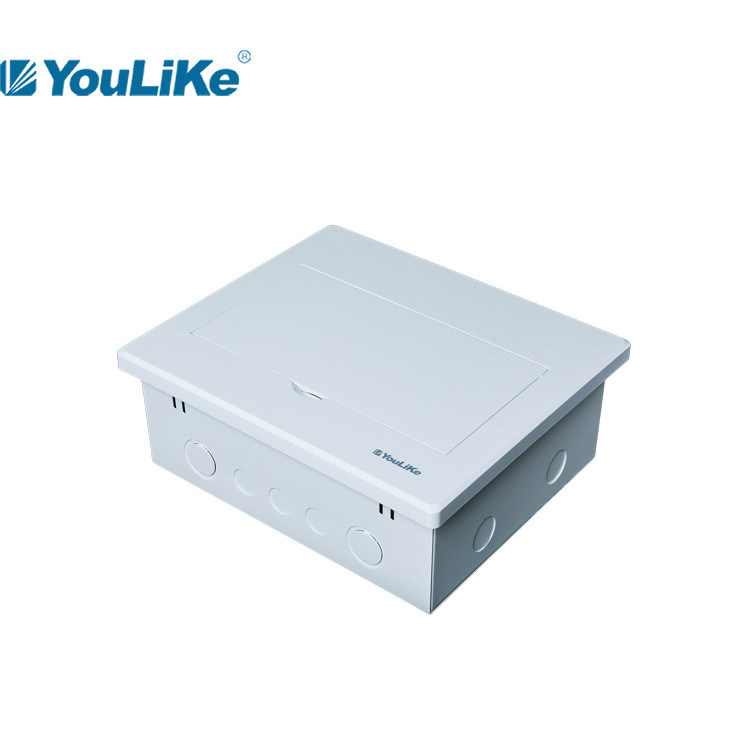

제품 세부 정보 데모
M5 시리즈는 주로 조명 제어용 실내 배전용으로 사용됩니다.
#1.수평 및 수직 조정 기능이 있는 아연 도금 강판인 Din 레일.
#2.구리 단자(접지 1개 및 중성 1개)는 6% 구성입니다.
#삼.경고 라벨이 있는 스테인리스 접지 볼트.
#4.강화된 구조 설계로 플라스틱 커버의 인장 강도를 높일 수 있습니다.
#5.플라스틱 와이어 클램프는 DIN 레일 아래에 장착되어 있습니다.
애플리케이션
주로 주거용 및 상업용 건물의 실내 조명 제어에 사용됩니다.
포장
| 모델 | 판지 크기 | 볼륨/ctn | PC/ctn | 계산 중량(kgs/ctn) | |
| mm | m³ | 순중량 | 총 중량 | ||
| M5-A 107 | 580*245*515 | 0.0732 | 10 | 9.58 | |
| M5-A 110 | 580*300*515 | 0.0896 | 10 | 14.66 | |
| M5-A 112 | 580*340*515 | 0.1016 | 10 | 17.10 | |
| M5-A 115 | 580*280*400 | 0.0650 | 5 | 9.25 | |
| M5-A 118 | 580*280*455 | 0.0739 | 5 | 10.20 | |
| M5-A 121 | 580*280*505 | 0.0821 | 5 | 11.65 | |
| M5-A 224 | 505*165*390 | 0.0325 | 1 | 6.70 | |
| M5-A 230 | 525*160*425 | 0.0357 | 1 | 3.60 | |
| M5-A 345 | 695*160*425 | 0.0473 | 1 | 4.05 | |
중립 판지 포장 우리의 스타일 판지
비고: #1.사용자 정의 색상 상자 또는 중립 상자를 모두 사용할 수 있습니다.
#2.맞춤형 컬러 박스가 필요한 경우 MOQ≥1000pcs/각 크기가 있습니다.
#삼.제품에 맞춤형 로고 인쇄가 추가 비용 없이 제공됩니다.
