제품 상세 정보:
|
| 상품명: | 플러시 배포 상자 | 상자 재질: | 0.8&1.0mm 분말 코팅 강철 |
|---|---|---|---|
| 커버 프레임 소재: | PC | 문 재료: | PC |
| 정격 전압: | 400V+/-20% | 정격 전류: | 55A/63A |
| 보호 수준: | IP40 | 장착 유형: | 플러시 |
| 하이 라이트: | 55A 매입형 배전함,MCB 매입형 배전함,MCB 7방향 접속 배선함 |
||

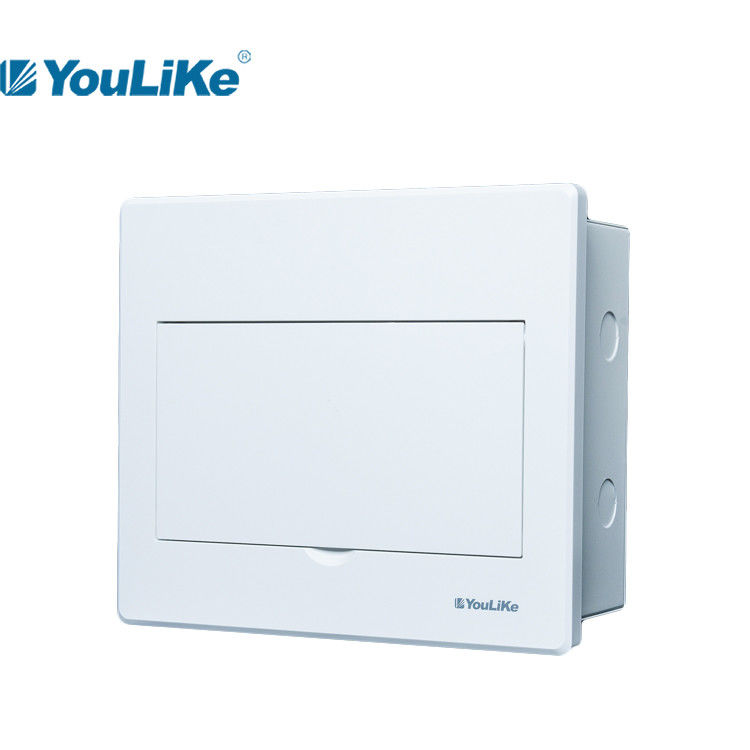

21way 플러시 마운트 MCB 배급 상자 플라스틱 상자 인클로저 7 방법 MCB 상자
제품 치수
1. 상자 재질: 분말 코팅 강철
2. 커버 프레임 재질: PC
3. 도어 재질: PC(투명 도어 및 흰색 도어)
4. 모든 플라스틱 부품 : 특정 난연제 없음
5. Pastic은 난연제로 사용자 정의 할 수 있습니다 (V1 ~ V0 등급은 선택한 재료에 따라 다름).

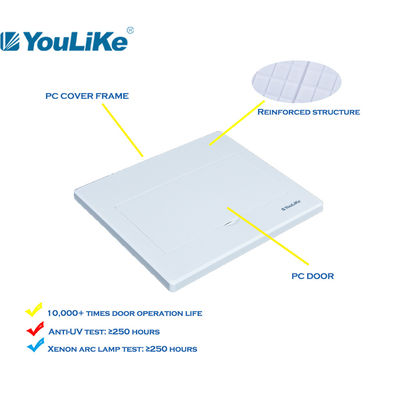

플라스틱 부품 테스트 결과
1. 650℃에서 백열선 테스트.
2. 안티-UV 테스트(플라스틱 노화 방지 성능을 나타내기 위해) ≥250hrs.
3. 크세논 아크 램프 테스트 ≥250hrs.
4. 힌지 작동 테스트 ≥10,000회 중단 없음.
주의점
1. 바텀박스를 콘크리트로 매립하여 현장에서 타설할 때 바텀박스가 변형되지 않도록 상하좌우로 지지되어야 한다.
2. 하단 상자의 상단 벽을 설치하는 동안 시멘트 모르타르로 오른쪽 판의 나사 구멍을 막는 것은 금지되어 있습니다.
3. 하단 박스에 있는 접지 나사의 최대 베어링 토크는 20n입니다.미디엄.
4. 벽체를 퍼티한 후 지지판을 설치하는 것을 권장합니다.
M5 시리즈, 플러시 사양
| 모델 | 방법 | 커버 사이즈 | 상자 크기 |
터미널 |
녹아웃 | ||
| 길이*높이*티(mm) | L*W*D*T(mm) | 크기(mm) | 체육 | N | 한쪽 수량 | ||
| M5-A 107 | 7way | 224*240*15.5(27.5) | 202*210*90*1.0 | 6.4*12 | 5 | 6 | 6 |
| M5-A 110 | 10way | 278*240*15.5(27.5) | 256*210*90*1.0 | 6.4*12 | 7 | 8 | 7 |
| M5-A 112 | 12way | 316*240*15.5(27.5) | 292*210*90*1.0 | 6.4*12 | 7 | 8 | 8 |
| M5-A 115 | 15way | 370*260*15.5(27.5) | 346*210*90*1.0 | 6.4*12 | 9 | 10 | 9 |
| M5-A 118 | 18way | 424*260*15.5(27.5) | 400*210*90*1.0 | 6.4*12 | 12 | 13 | 10 |
| M5-A 121 | 21way | 478*260*15.5(27.5) | 454*210*90*1.0 | 6.4*12 | 12 | 13 | 12 |
| M5-A 224 | 24way | 335*460*19(31) | 305*420*100*1.2 | 8*12 | 12 | 13 | 9 |
| M5-A 230 | 30way | 375*480*18(30) | 345*450*100*1.2 | 8*12 | 2*9 | 2*10 | 10 |
| M5-A 345 | 45way | 375*650*18(30) | 345*620*100*1.2 | 8*12 | 2*12 | 2*13 | 10 |
제품 세부 정보 데모
애플리케이션
M5 시리즈는 주로 주거용 및 상업용 건물의 조명 제어용 실내 배전용으로 사용됩니다.

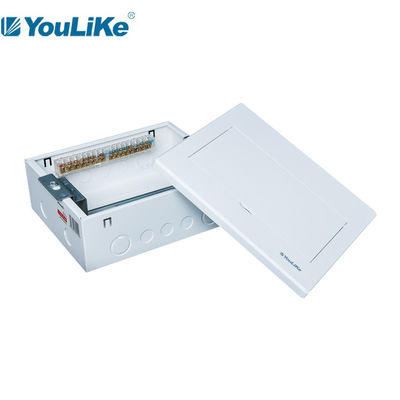

1. 수평 및 수직 조정 기능이있는 아연 도금 강판 인 레일.
2. 구리 단자(접지 1개 및 중성 1개)는 6% 구성입니다.
3. 경고 라벨이 있는 스테인리스 접지 볼트.
4. 강화된 구조 설계로 플라스틱 커버의 인장 강도를 높일 수 있습니다.
5. DIN 레일 아래에 플라스틱 와이어 클램프가 장착되어 있습니다.
포장
| 모델 | 판지 크기 | 볼륨/ctn | PC/ctn | 계산 중량(kgs/ctn) | |
| mm | m³ | 순중량 | 총 중량 | ||
| M5-A 107 | 580*245*515 | 0.0732 | 10 | 9.58 | |
| M5-A 110 | 580*300*515 | 0.0896 | 10 | 14.66 | |
| M5-A 112 | 580*340*515 | 0.1016 | 10 | 17.10 | |
| M5-A 115 | 580*280*400 | 0.0650 | 5 | 9.25 | |
| M5-A 118 | 580*280*455 | 0.0739 | 5 | 10.20 | |
| M5-A 121 | 580*280*505 | 0.0821 | 5 | 11.65 | |
| M5-A 224 | 505*165*390 | 0.0325 | 1 | 6.70 | |
| M5-A 230 | 525*160*425 | 0.0357 | 1 | 3.60 | |
| M5-A 345 | 695*160*425 | 0.0473 | 1 | 4.05 | |
중립 판지 포장 우리의 스타일 판지
비고: #1.사용자 정의 색상 상자 또는 중립 상자를 모두 사용할 수 있습니다.
#2.맞춤형 컬러 박스가 필요한 경우 MOQ≥1000pcs/각 크기가 있습니다.
#삼.제품에 맞춤형 로고 인쇄가 추가 비용 없이 제공됩니다.
