제품 상세 정보:
|
| 상품명: | 매립형 전기 배전반 | 환경 온도: | -25℃~50℃ |
|---|---|---|---|
| 공기 상대 습도: | <90% | 원산지: | 광동, 중국 |
| 힌지 작동 테스트: | 10000배 | 쿠퍼 바 스타일: | 하나의 |
| 장착 유형: | 매립형 | 상자 재질: | 1.0&1.2mm 분말 코팅 강철 |
| 문 재료: | 엉덩이 | ||
| 하이 라이트: | 15Way 배전반,15Way 옥외 접속 배선함 |
||
저가 널 플러시 장착 접합 연결 단일 위상 15way 전기 배급 상자

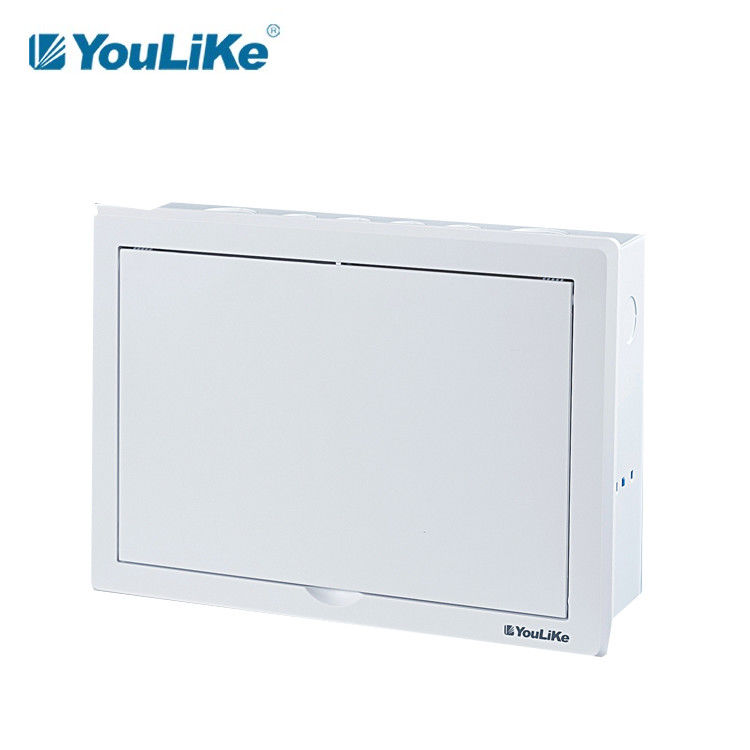

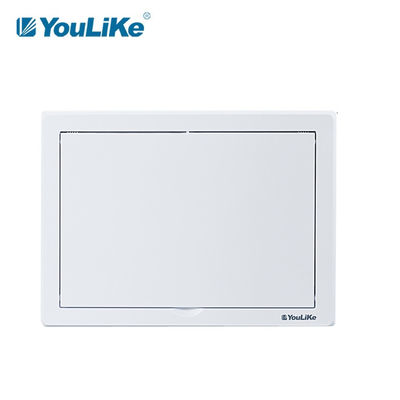

제품 외관
1. 패널은 패널 외부 프레임, 이동식 도어 및 패널 파티션으로 구성된 분할 구조입니다.
2. 패널은 전체 벽보다 15.5mm 높으며 가장자리의 가장 얇은 부분은 9.5mm입니다.전체적인 외관은 모서리와 모서리가 선명하고 표면에 서리로 덥은 미세한 질감이 있어 사람들에게 단순함과 오래 지속되는 아름다움을 줍니다.
3. 가동 문이 열리면 미세한 질감의 내부 오목 호 표면이 내부 및 외부 감각 디자인의 무결성을 강조할 뿐만 아니라 패널 강도의 절묘한 디자인을 보여줍니다.
제품 이점
1. 내구성을 위한 튼튼한 상자.
2. 곡선 패널, 무광택 프로세스.
3. 변형을 방지하는 레일 백.
4. 고품질 구리 바, 견고하고 내구성.
5. 필요에 맞게 세부 사항을 최적화하십시오.
애플리케이션
P3 시리즈는 주로 주거용 및 상업용 건물의 조명 제어용 실내 배전용으로 사용됩니다.

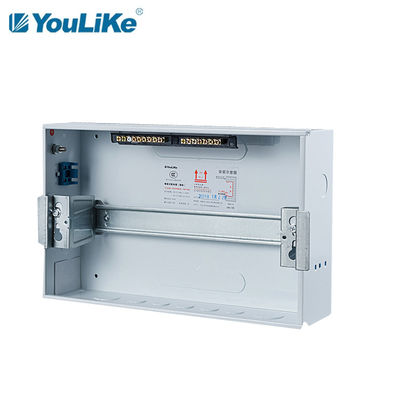

1. 수평 및 수직 조정 기능이있는 아연 도금 강판 인 레일.
2. 황동 단자(접지 1개 및 중성 1개)는 57.5% 구성입니다.
3. 경고 라벨이 있는 스테인리스 접지 볼트.
4. 강화된 구조 설계로 플라스틱 커버의 인장 강도를 높일 수 있습니다.
5. 플라스틱 경첩의 추가 수명을 제공하는 금속 금속 스프링 플레이트.
P3 시리즈, 플러시 사양
| 모델 | 방법 | 커버 사이즈 | 상자 크기 |
터미널 |
녹아웃 | ||
| 길이*높이*티(mm) | L*W*D*T(mm) | 크기(mm) | 체육 | N | 한쪽 수량 | ||
|
P3-A 112 |
12way | 312×230×10(27.5) | 292×210×90×1.0 | 6×10.4 | 8 | 7 | 6 |
|
P3-A 115 |
15way | 366×240×10(27.5) | 346×220×90×1.0 | 6×10.4 | 8 | 7 | 7 |
|
P3-A 118 |
18way | 420×240×10(27.5) | 400×220×90×1.0 | 6×10.4 | 11 | 10 | 9 |
|
P3-A 121 |
21way | 474×240×10(27.5) | 454×220×90×1.0 | 6×10.4 | 11 | 10 | 10 |
|
P3-A 124 |
24way | 528×250×10(27.5) | 508×230×90×1.0 | 6×10.4 | 13 | 12 | 10 |
|
P3-A 226 |
26way | 348×400×10(27.5) | 328×380×90×1.0 | 6×10.4 | 13 | 12 | 6 |
|
P3-A 232 |
32way | 402×400×10(27.5) | 382×380×90×1.0 | 6.4×12 | 16 | 15 | 7 |
|
P3-A 242 |
42way | 492×400×10(27.5) | 472×380×90×1.0 | 6.4×12 | 18 | 17 | 10 |
회사 시연
포장
| 모델 | 판지 크기 | 볼륨/ctn | PC/ctn | 계산 중량(kgs/ctn) | |
| mm | m³ | 순중량 | 총 중량 | ||
| P3-A 112 | 655×300×385 | 0.0756 | 5 | 17.10 | |
| P3-A 115 | 655×310×440 | 0.0893 | 5 | 9.25 | |
| P3-A 118 | 655×310×495 | 0.1005 | 5 | 10.20 | |
| P3-A 121 | 655×310×545 | 0.1107 | 5 | 11.65 | |
| P3-A 124 | 655×320×600 | 0.1258 | 5 | 12.40 | |
| P3-A 226 | 460×135×385 | 0.0240 | 1 | 5.40 | |
| P3-A 232 | 460×135×440 | 0.0273 | 1 | 6.70 | |
| P3-A 242 | 460×135×530 | 0.0329 | 1 | 3.60 | |
중립 판지 포장 우리의 스타일 판지
비고: #1.사용자 정의 색상 상자 또는 중립 상자를 모두 사용할 수 있습니다.
#2.맞춤형 컬러 박스가 필요한 경우 MOQ≥1000pcs/각 크기가 있습니다.
#삼.제품에 맞춤형 로고 인쇄가 추가 비용 없이 제공됩니다.
설치 시 주의사항
1. 바텀박스를 현장타설용 콘크리트로 매설하는 경우 바텀박스 내부에 둘러싸는 지지대를 만들어 바닥박스의 변형을 방지한다.
2. 하단 박스 접지볼트의 최대 베어링 토크는 18N입니다.미디엄.
3. 벽체를 퍼티한 후 지지면을 시공하는 것을 권장합니다.
4. 브라켓을 벽면에 부착하여 설치합니다.
5. 상자의 설치는 반드시 접지되어야 하며 상자에는 접지가 되어 있지 않습니다.
